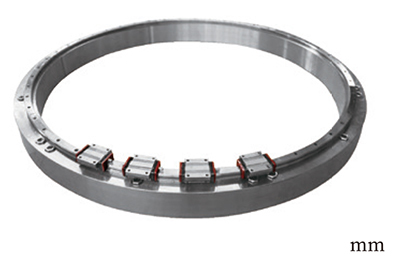

          GGY滾動圓弧導軌副

          GGY滾動圓弧導軌副

          產品簡介:滾動圓弧導軌副是在GGB精密滾珠直線導軌副的基礎上衍生而來的,在繼承了GGB諸多優點的前提下,可以實現任意直徑大小圓弧或圓周運動,克服了用軸承或滾動支承等設備加工而帶來的尺寸限制,理論上可以說GGY圓弧導軌副在直徑越大的場合,設計、制造、安···

          產品詳情

            滾動圓弧導軌副是在GGB精密滾珠直線導軌副的基礎上衍生而來的,在繼承了GGB諸多優點的前提下,可以實現任意直徑大小圓弧或圓周運動,克服了用軸承或滾動支承等設備加工而帶來的尺寸限制,理論上可以說GGY圓弧導軌副在直徑越大的場合,設計、制造、安裝、維護等就越方便。且由于GGY 獨特的結構設計,使得無間隙、重載成為可能。

            一、應用場合

            大型轉座、控制裝置、醫療器械、舞臺裝置、立式車床

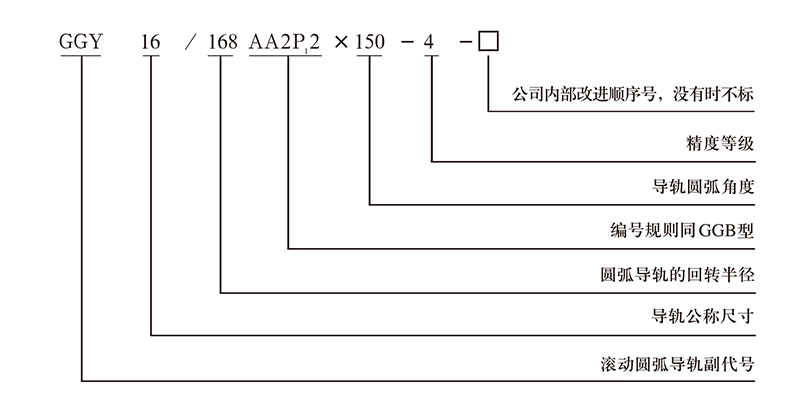

            二、命名規則及含義




            注:導軌單位:根;滑塊單位:個;滾動導軌副單位:套(一根導軌及其導軌上所有的零部件為一套滾動導軌副)

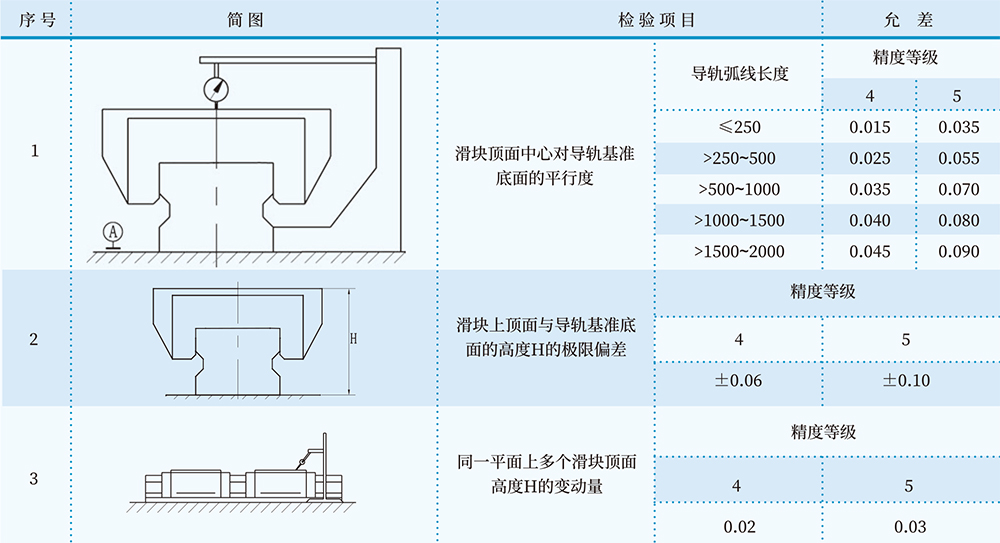

            三、精度等級




            四、預加載荷的種類




            注:其正值表示間隙,負值表示過盈量。

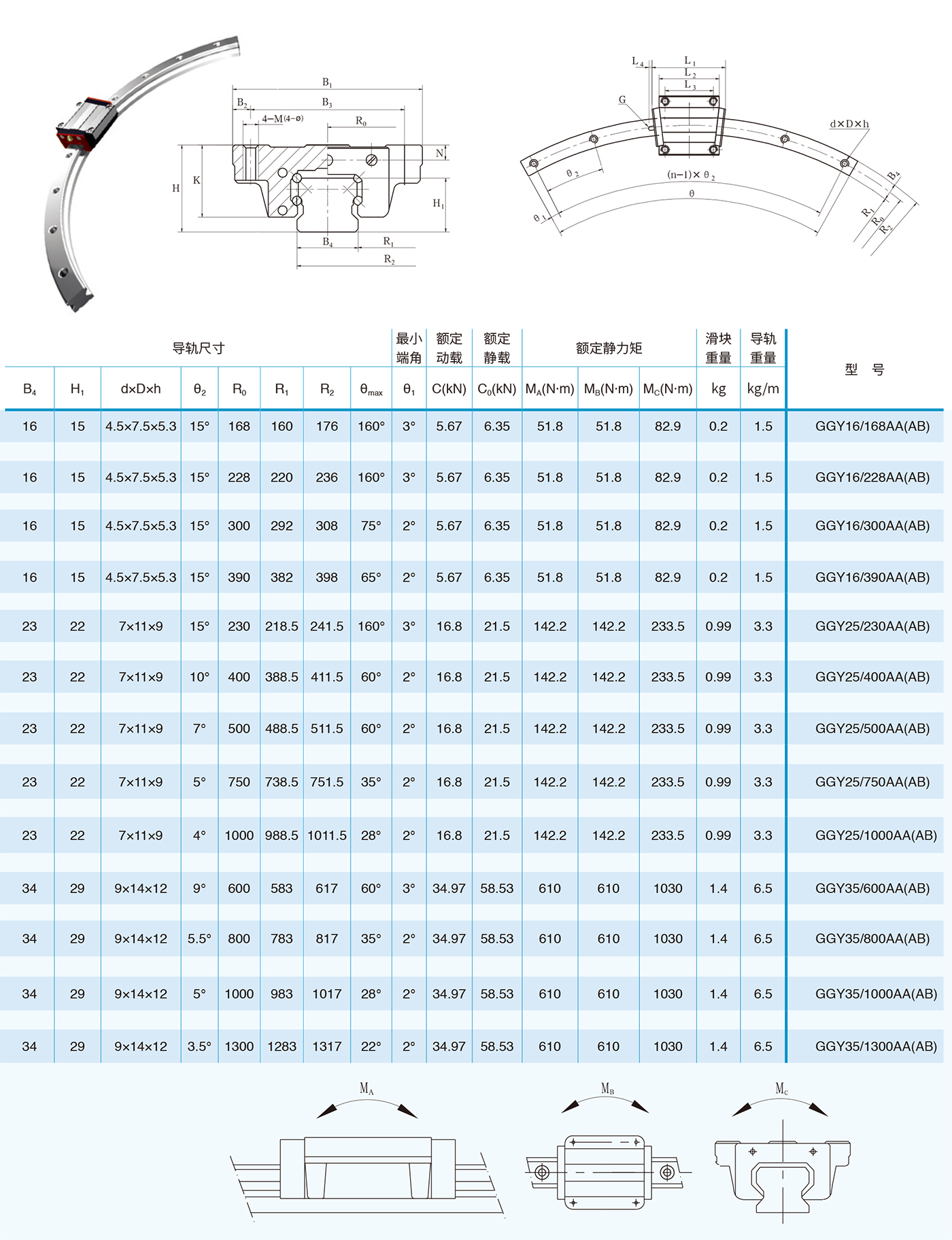

            五、尺寸系列


            注:

            1).表中MA.Mg.Mc指的是一個滑塊的額定靜力矩值。

            2).滾動圓弧導軌副的圓弧半徑尺寸R0可以根據用戶要求確定,下表所列規格為我廠已開發產品。

            3).可用多段圓弧導軌拼成整圓導軌。
